各個遠端站到局端站建有直通光纖,局端安裝1套ZMUX-3200,各個遠端安裝1臺ZMUX-3032,實現1點對多點組網,1套ZMUX-3200最多可對應14個遠端站。
ZMUX-3200的1塊業務板卡對應1個遠端站用戶業務,各板卡相互獨立,故障互不影響。例如:14槽的板卡故障,它所對應的遠端站14業務通信中斷,但并不會(huì )影響1~13槽板卡正常工作,遠端站1~遠端站13業務也保持正常通信。
方案支持多業務傳輸,局端站集中監控系統可對全網設備進行實時監控,維護、管理非常方便。

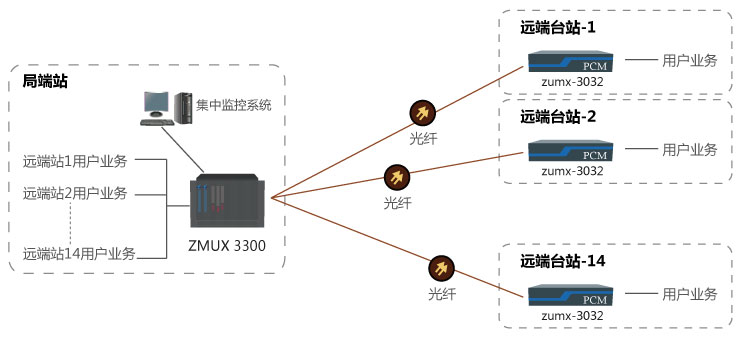

一點對多點光纖傳輸解決方案組圖如下:
產品簡單介紹:
ZMUX-3032是一款多業務光端機,采用模塊化設計,提供了30個通用模塊槽及1個以太網槽,1片模塊對應1路用戶接口,相互獨立、故障互不影響,安全性更高、擴容非常方便。
ZMUX-3032支持模塊混插,完全按照用戶需求裝配模塊,支持30多種接口模塊;設備背面提供30個RJ45用戶接口及1個以太網口,安裝、維護非常方便。
ZMUX-3032提供1路光纖鏈路接口,為光纖點對點傳輸方式,特別適用于多種不同業務類型的光纖傳輸系統。設備為1U高機架式設計,占用空間小,傳輸性能穩定可靠,目前已廣泛應用于民航機場、電力、部隊、煤礦、石油、化工、政府等專網通信系統。
我們的設備即插即用,不需要任何調試,具有齊全的狀態指示燈,能夠正確直觀的顯示設備運行狀態或故障原因,管理維護相當方便。
