基站即公用移動通信基站是無線電臺站的一種形式,是指在一定的無線電覆蓋區中,通過移動通信交換中心,與移動電話終端之間進行信息傳遞的無線電收發信電臺。目前,移動通信基站每年都花大量資金用于基站的維護。據統計,一季度除需優化部分占5%以外,其余95%主要是由于設備故障,尤其是小靈通基站故障而引發的用戶感知下降。因此,基站維護人員責任是相當重大的。
目前各地對于基站故障處理及時率始終停留在一般的“現場看、現場查”的水平,對故障基站的必備相關參數知之甚少(如是否要帶梯子、和誰聯系上樓等等),不能做到“先了解、后查修”,造成故障基站查修時間過長;對于同時多發基站故障,不能夠采用集中資源優先處理、針對性處理等措施來保障話務高的基站恢復運營,造成該重要基站維修時間較長而影響了該基站覆蓋區域下的很多用戶的感知。下面廣州銀訊簡述一下基站傳輸中斷故障的處理方法,希望能夠幫助到基站維護人員。
基站傳輸中斷故障可分為以下幾種情況:
1、2M線路無輸入
故障原因有幾種情況:主設備掉電,DXU故障,DXU到光端機支板之間的線路故障,支路板故障。
維護人員到達基站時,常用的硬件檢測方法有:電路環回和二極管檢測法。
電路環回法:令一條傳輸自發自收來判斷傳輸故障點,在環回時令收發線連接起來,通常使用金屬絲把2M線的收發芯連接起來。首先在DDF架上進行環回,然后問OMC或傳輸網管問此站的傳輸是否好。若好,證明DDF到光端機之間的連線沒有問題;則可以把DDF架2M放直,在接DXU的接頭進行環回,再向OMC或傳輸網管詢問此站的傳輸是否好。如果傳輸好,則證明傳輸從DXU接頭到光端機這段線是正常的,那么就可以判斷是DXU故障。如果在此處環回傳輸不好,則可以在主設備的C8或C7口進行環回來判斷??傊?,使用環回法思想是分段環回和分段排除。
二極管檢測:利用二極管接到2M線是發信號的線時,二極管就亮,利用這個原理,也可以分段來檢測DXU到光端機之間的2M連線的故障點。
值得注意的是,某些PCM設備廠家還配帶監控軟件,這時維護人員也可以用PCM設備的監控軟件查線路傳輸故障,或者查看PCM設備上的提示燈告警原因。
2、對端站接收沒光信號造成傳輸中斷
此類故障多為處于傳輸鏈狀上的基站,因為沒有保護??赡艿墓收显蛴校和k娫斐?一體化,微蜂窩),電源機柜無二次下電功能,光端機光板壞,光纜斷。

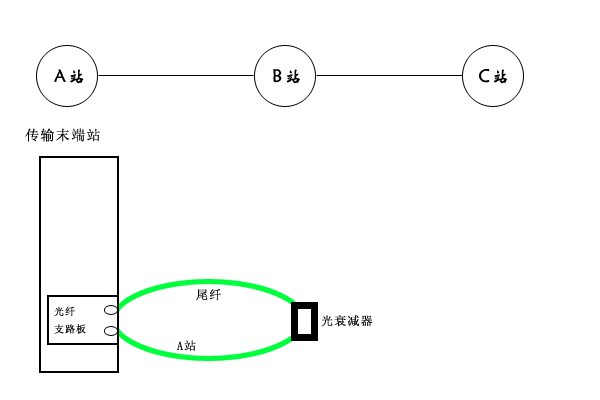

判斷光板壞的方法:使用光路環回方法(注意:光路環回法在環上的站請不要隨便進行光路環回,很容易造成全子網的基站傳輸中斷,如果要判斷環上的光端機光板是否有故障時,請把其他光板的尾纖拔出來,再進行光板環回。這樣對其他對全子網就沒有影響了,在對傳輸知識沒有十分了解的情況下,請在網管的指揮下進行操作)。使用尾纖把光口自環,注意要加上光衰減器,以免燒壞光板若在光板光口旁的紅燈亮,證明光板有故障,若光板燈滅,則證明光板正常,故障可能是ODF故障或光纜的故障(以ODF為界到光纜,是線路代維的),則可以通知線路代維的人來檢查線路。環回光板的示意圖如下:
光纜故障判斷:使用光功率計檢測和光路環回。

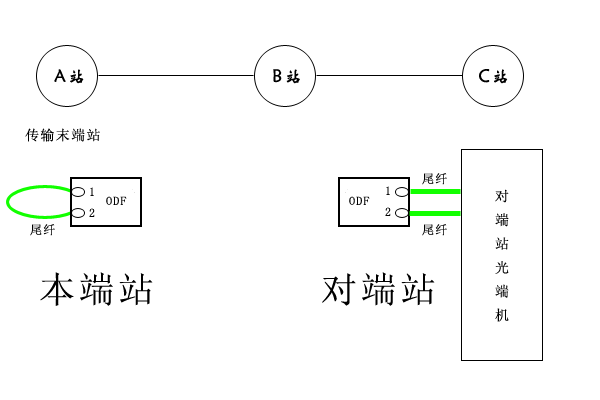

光路環回:在本端站使用尾纖在ODF上進行環回,(注意,此方法請不要輕易在環上的基站進行環回,很容易造成全網業務中斷,請在網管的指揮下進行操作)通過網管查看對端站的告警是否消失,如消失,則光纜正常,如果告警還在,說明光纜斷或ODF有故障,則通知線路代維來處理。其示意圖如下:
作為一個基站維護人員除了要求具備一定的傳輸接入知識外,還要求維護人員具有良好的心理素質。在排除處理故障過程中,要沉著,冷靜,避免誤操作故障的擴大。如在做工程鏈路接線時,急忙慌亂中E1接頭或尾纖沒接準或接緊,設備開通時導致無法正常進行工作等。
維護人員在進行故障處理的工程中,一般均需承受來自各方面的巨大壓力,因此,要求維護人員平時要加強自身心理素質的鍛煉,提高自身心理的承受能力。
