PCM設備安裝調試指導手冊

PCM設備是目前應用最普及的業務承載接入設備,它能夠通過1路2M信道實現語音、數據在內的多業務傳輸。但設備安裝和調試對于一部分用戶來說可能有點陌生,下面銀訊公司總結多年工程經驗,簡單講述一下如何將PCM設備安裝調試工程做好。下面我們將以ZMUX-30 PCM復用設備舉例說明。

一、現場環境

一般情況下分為局端站與遠端站2個站點,用戶會(huì )提供1路或多路2M通道連接ZMUX-30。目前市面上2M物理接口有好幾種,如:BNC、CC4、CC3、L9等(可參考:PCM設備常用E1接頭型號),根據現場實際環境,將用戶提供2M通道對應接上ZMUX-30。


二、設備安裝

1、設備驗收

ZMUX-30出廠時已經安裝調試好,所以做工程時不需要對設備作任何操作,即插即用。工程需要時可打開機箱上蓋板,檢查各路模塊是否安裝牢固,若有松脫請調整插牢,切記勿將模塊插反。


2、PCM設備固定安裝

根據用戶提供機柜或指定地點,將ZMUX-30安置固定在標準19英寸網絡(luò )機柜上或用戶指定其它地點上。設備請放置于平穩、干燥、安全的地方。設備前蓋板左上角印有局端或遠端,局端設備應放置在交換機側,遠端設備應放置在用戶側,切勿弄反。


3、PCM設備電源線及接地

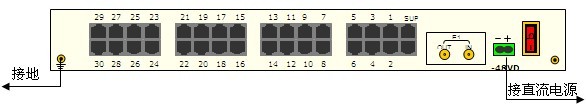

ZMUX-30內置電源為-48V,電源接線插座位于機箱背面,印字為-48VDC(見下圖)。

電源接線插座位

注意事項:在進行電源連接時,應將設備的電源開關置于關閉狀態。

a) 建議采用工業電源+蓄電池浮充供電,電壓波動應在工作條件范圍內。用戶提供-48V直流電源時,使用備附件中的電源連接插頭連接電源線。注意連接時按電源插頭上方標注的“+”和“-”接線,“+”表示接“地”,“-”表示接“-48”電源,不可接反。安裝須保證牢固且無短路。提示:若“+”和“-”接反了,ZMUX-30仍然可以開機,但會(huì )出現關不了電源情況。

b) 用戶要求直接220V交流電源時,使用附件中的外置電源適配器組件(見下圖),也可直連220V交流電源。用戶也可自行采購,要求輸出電流不小于650mA。


4、PCM設備鏈路接線

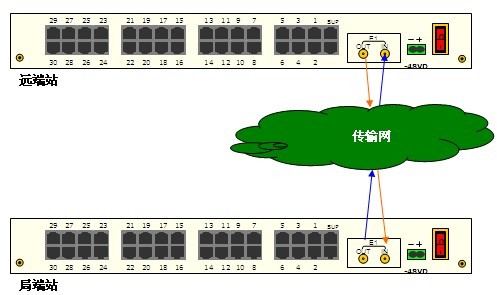

PCM設備鏈路接口分收、發兩個接口,因此局端的收必須對應遠端的發、局端的發必須對應遠端的收。若客戶提供2M接頭與ZMUX-30設備2M接頭不一致,我們可以做一根鴛鴦線,一端接用戶提供的2M通道端,另一端接ZMUX-30的2M接頭上(可參考:同軸電纜BNC接頭做法)。

(1).ZMUX-30接上電源,沒接2M鏈路,正常情況下前面板指示燈只有PWR亮綠燈,LOS亮紅燈,其它告警燈均沒亮。

(2).局端ZMUX-30接上用戶提供2M接口,遠端ZMUX-30接上2M接口,根據設備狀態指示燈調試。

A:若ZMUX-30 PWR燈亮,告警燈不亮,則ZMUX-30設備連接正常。

B:若局端ZMUX-30 LOS告警,遠端ZMUX-30 LOS告警,則局端與遠端2M收、發并沒有對應連接。解決:將局端或遠端其中一端的2M接頭收、發對調一下。

C:若局端ZMUX-30 DA告警,遠端ZMUX-30 LOS告警,則遠端2M收未接好,局端收和遠端發無故障。解決:將局端2M發接頭和遠端收接頭接好或重新插撥一下。

D:若局端ZMUX-30 LOS告警,遠端ZMUX-30 DA告警,則局端2M收未接好,局端發和遠端收無故障。解決:將局端2M收接頭和遠端發接頭接好或重新插撥一下。

E:若局端ZMUX-30 LOS告警,遠端設備AIS告警,則局端2M收/發均未接好,可能接反或完全中斷;

F:若局端ZMUX-30 LOS告警,遠端設備AIS告警,則局端2M收未接好,局端2M發、遠端2M收無故障。

G:若局端設備DA告警,遠端AIS告警,則局端2M口的發沒連接好。

H:若局端設備AIS告警,遠端AIS告警,則局端2M發和遠端2M發都未接好。

I:若局端設備AIS告警,遠端LOS告警,則局端2M收、遠端2M發無故障,遠端2M收未接好

同軸電纜BNC接頭做法


5、PCM設備用戶口接線

完成第4步PCM鏈路接線調試正常后,我們可以到用戶口出線這一步了。

(1).ZMUX-30背面板有32個RJ45接口,其中標注為“1”~“30”為選配的用戶接線端口。

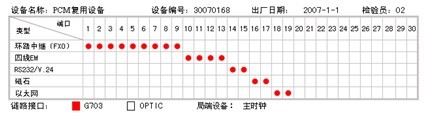

(2).為了用戶快捷方便確定選配的用戶接口位置,每臺設備上方粘貼有用戶接口配置標簽,標簽上的小紅點顯示用戶選配的用戶接口對應的端口位置。(見下圖)

PCM設備用戶口接線


(3).各類型用戶接口模塊對應RJ45用戶線接口連接器的出線表可參照Z(yǔ)MUX-30使用說明書。

以電話接口舉例,出線表如下:

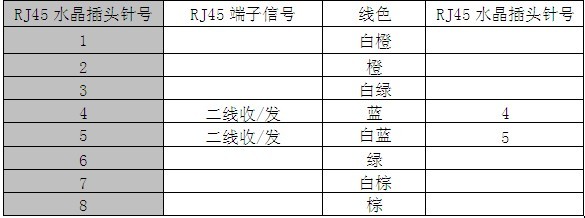

用戶線接口連接器的出線

根據出線表壓好水晶頭,一端接上ZMUX-30,另一端接上程控交換機或用戶電話機上。


三、工程驗收

完成上述安裝項目并確保無誤后,此時我們可以對工程進行驗收了。打開ZMUX-30電源背部的電源開關,在遠端上,我們拿起其中1路電話機,對應撥打另外1路電話分機號碼,出現震鈴則調通。

四、結束

ZMUX-30安裝簡單,即插即用。工程上主要注意:局端ZMUX-30的收要對應遠端ZMUX-30的發,局端ZMUX-30的發要對應遠端ZMUX-30的發;ZMUX-30端用戶口出線要對應用戶外設備出線。若工程上遇到各種故障可以聯系銀訊通信公司,我們將24小時在線為您解決各種工程及設備問題。
