一、PCM設備概況

顧名思義，單方向PCM就是設備信號只往一個方向進行傳輸的窄帶業務復用器。一般情況下，單方向PCM設備更多用于遠端站，與中心站的多方向PCM配對使用，一臺多方向可對應多臺單方向組網應用。

但單方向PCM設備并不代表它只支持對一個方向進行通信，目前市面上也有支持對應兩個方向的（2E1）或對應四個方向的（4E1），但實際應用上，用戶只需要用到它們一個方向，剩下的用于備用或用于2M線路保護等其它功能，因此都統稱為單方向PCM設備。

二、PCM設備原理

單方向PCM設備工作原理就是將多路64k模擬信號統一接入及復用成一路2M數字信號，通過E1/2M通道進行延伸，簡單來說就是一種模/數轉換的過程。而國際規定，E1通道只支持承載30路64k業務，所以市場上單方向PCM一般都是按照30路用戶接口作設計。

三、PCM設備介紹

傳統的單方向PCM設備ZMUX-30實物圖

傳統的單方向PCM正如上面所說的，支持將電話、2/4W音頻(E&M)、RS232/RS422/RS485、網絡(luò )等64k信號統一接入及復用成1路2M信號。但相對于目前市面上新型的多功能智能型單方向PCM設備，傳統的PCM不支持2M線路1+1保護、2M線路n:m保護、2M時隙交叉連接等功能。

四、PCM設備應用

ZMUX-30單方向PCM可完全按照用戶需求裝配設備，它是一款模塊化設備，1片模塊對應一路業務接口；而ZMUX-36這款產品除了具備ZMUX-30的所有功能外，還支持2M線路保護和2M時隙交叉功能。ZMUX-30最大支持1個2M帶寬的數據上傳，而ZMUX-36最大支持4個2M帶寬的數據上傳。

單方向PCM設備的各種模塊都支持混合插裝，可隨時擴容或更換用戶接口類型，各路模塊故障互不影響，大大提高了設備抗災性，為用戶業務提供可靠的傳輸平臺。ZMUX-30與ZMUX-36這兩款單方向PCM已廣泛應用于電力調度網的遠端變電站、民航多業務接入網建設、內部電話系統延伸、公安辦公自動化建設等。

五、PCM組網應用（一站式解決方案）

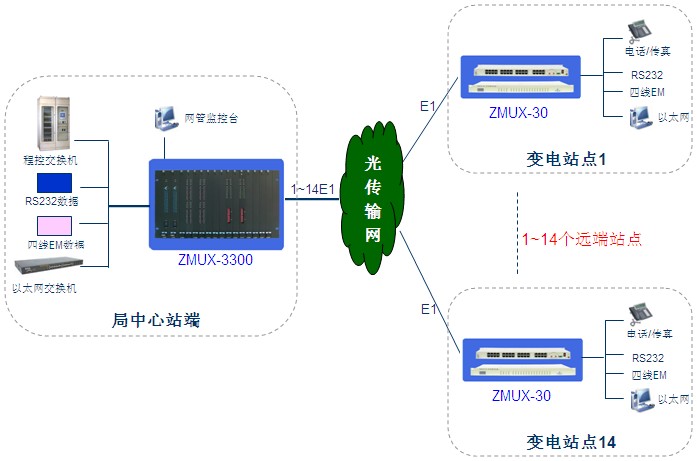

方案一說明：

1個調度中心對應14個遠端變電站組網通信，各個變電站的單方向PCM ZMUX-30將各種64k用戶業務統一接入及復用成1路2M信號，通過透明的2M通道上傳至中心站。

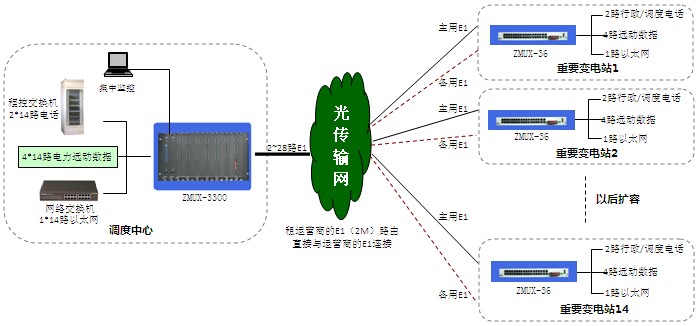

方案二說明：

1個調度中心與14個重要變電站組網通信，各個變電站的單方向PCM ZMUX-36將各種64k用戶業務統一接入及復用成2M信號后，通過兩路透明的2M通道上傳，其中1路為主用2M通道，1路為備用2M通道，當主用2M通道出故障時，單方向PCM即自動將業務切換至備用2M通道上傳，而且整個切換過程可以保證業務不間斷傳輸，0的丟包率。
