關于ZMUX-30 PCM多業務復用設備的組網圖。

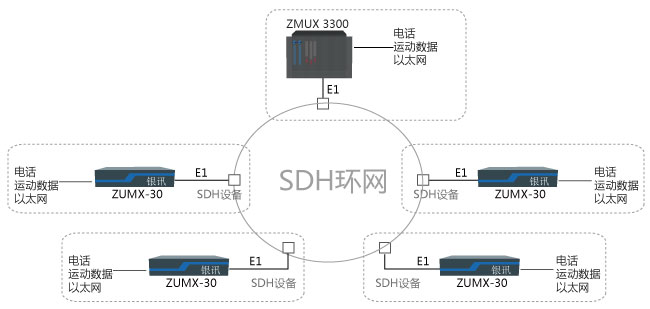

1、電力調度自動化通信網方案

關于電力調度自動化通信網-方案的說明：

已備條件：局中心站與10個遠端站點之間已有SDH傳輸網，通過SDH環網提供E1/2M鏈路。

用戶要求：每個遠端站點往局中心站傳輸電話、遠動數據、以太網。

數據遠動信號通過RS232傳輸，模擬遠動信號通過四線EM傳輸

推薦設備：局端：ZMUX-3300集中式PCM復用設備

遠端：ZMUX-30 PCM復用設備

方案說明：在已有的E1/2M鏈路條件基礎上，運用ZMUX-3300設備、ZMUX-30設備將電話、遠動數據、以太網業務復用到E1通道上，再延伸遠端站點，所有的PCM設備能夠實現中心監控。將來需擴容，隨時通過增加板卡即可實現。

2、公安三四級信息通信網方案

方案說明：

此方案是公安三四級內部電話和網絡(luò )通信網組網圖，在已有的E1傳輸鏈路基礎上，需組建一個點對多點的公安信息通信系統，每個點傳輸8路電話，1路以太網。局總站機框式的ZMUX-3300分別與遠端站的ZMUX-30相連，建成星型網絡(luò )拓撲結構，將用戶所需業務傳至N個遠端。將來新建安全局或派出所時只需在局端增加1塊板卡，遠端增一臺設備即可。

1、鏈路要求：E1（2M）

2、推薦設備：局端 ZMUX-3300；遠端 ZMUX-30

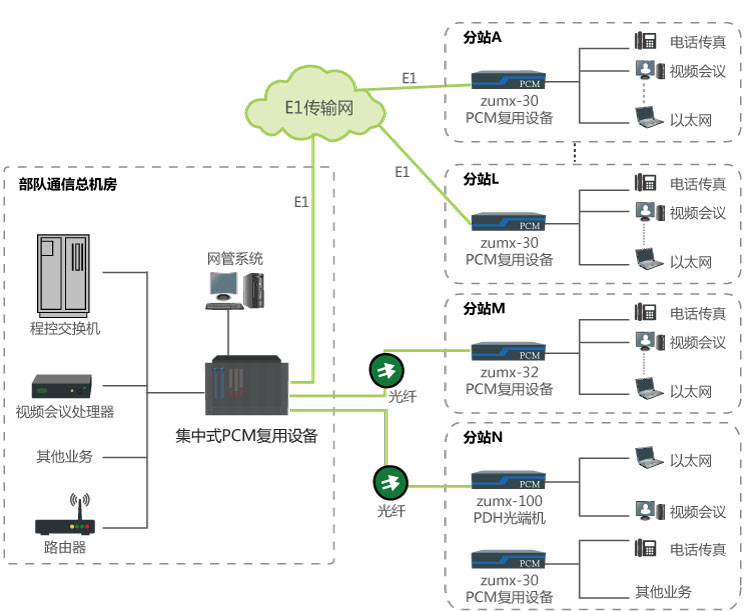

3、部隊視頻語音網絡(luò )綜合通信系統

方案說明：

某部隊已搭建了E1傳輸網和光纖傳輸鏈路，想通過E1和光纖分別傳輸語音電話、磁石電話、以太網、監控數據、電話會(huì )議、視頻會(huì )議等。

下面方案是基于2M（E1，G.703）傳輸時使用PCM復用設備 ZMUX-30，可任意選配混插1~30路用戶接口（電話/傳真接口，熱線電話，磁石電話，二/四線音頻等）；基于光纖傳輸時使用電話光端機 ZMUX-32，可提供10M線速以太網，還可任意選配混插1~30路用戶接口（電話/傳真接口，熱線電話，磁石電話，二/四線音頻等）；基于光纖傳輸時使用PDH光端機 ZMUX-100 +PCM復用設備 ZMUX-30 ，可提供用戶接口：4*E1（或8*E1、12*E1、16*E1），2路以太網共享線速100M，1~30路（電話/傳真接口，熱線電話，磁石電話，二/四線音頻等）。

1、鏈路需求：客戶需提供E1（2M）和光纖鏈路

2、推薦設備：PCM復用設備 ZMUX-30 ；電話光端機 ZMUX-32；PDH光端機 ZMUX-100
