辦公自動化就是將現代化辦公和計算機網絡(luò )結合在一起的新型辦公方式。一般而言,辦公自動化系統是由語音電話、電腦、傳真機、打印機等辦公設備組合而成。視頻會(huì )議是指兩個或多個不同地方的個人或群體通過視頻會(huì )議設備及傳輸通道,將音頻、圖像進行相互傳輸,實現即時性且互動的溝通。
對于目前國內各行業,每個辦公點都建有辦公自動化和視頻會(huì )議系統,而每個辦公點都在不同地方,就好比如公安部門,他們從上到下的分級可分為省公安局,市公安局,各區公安局,再到區公安局的各個支隊,他們的辦公地方都各不一樣。為了保證上下級相互間聯系,節省資金支出,用戶普遍都會(huì )只租用1條2M通道,實現各個辦公點間內部電話、網絡(luò )通信,以及各個辦公點間視頻會(huì )議通信。
眾所周知,1路2M通道帶寬只有2.048M,其中1路語音電話占用64k,剩下帶寬都供給視頻會(huì )議圖像及音頻傳輸和辦公網絡(luò )傳輸用。為了保證通信質量,視頻會(huì )議或辦公網絡(luò )帶寬都需要盡量的大。但是,由于資源不足,只有1路2M通道,如果把大部分帶寬分配給視頻會(huì )議使用,那么辦公網絡(luò )帶寬就受到影響,嚴重影響辦公效率,反之,則視頻會(huì )議受到影響,圖像失真或會(huì )議連續性不好。為了解決上述問題,在用戶2M通道資源不足的情況下保證辦公自動化和視頻會(huì )議系統工作時都能夠正常運行,銀訊公司設計了一套自動智能化型系統,優先保證視頻會(huì )議系統運行。當需要開視頻會(huì )議時,大部分帶寬自動分配給視頻會(huì )議系統,優先保證會(huì )議通信質量,小部分帶寬分配到辦公網絡(luò )和保證辦公電話正常工作;當視頻會(huì )議不工作時,全部帶寬自動分配到辦公自動化系統上,整套系統不需要人工操作,而且運行穩定。

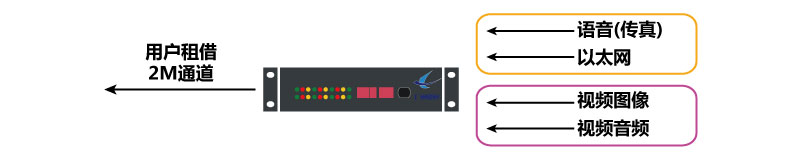

各個辦公點業務接入

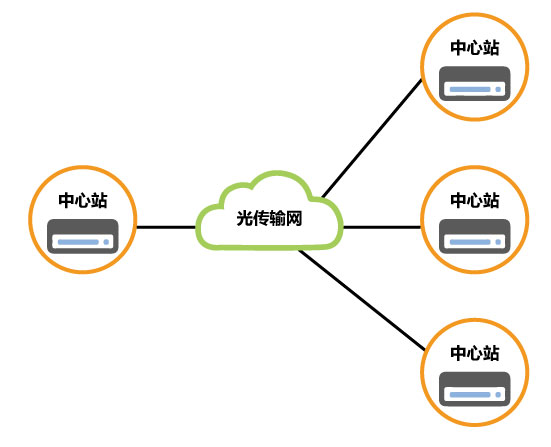

網絡(luò )拓撲圖
方案說明:
用戶有多個遠端辦公點,一個中心點。每個辦公點到中心點間,用戶都租用了直通的2M通道,與中心點實現直接通信。辦會(huì )自動化系統的電話(傳真)接口、以太網接口,視頻會(huì )議系統的視頻圖像接口、視頻音頻接口都接入到ZMUX-36上,復用成1條2M數字信號,通過用戶租借的2M通道,傳輸到中心站去。
當某個辦公點視頻會(huì )議系統工作時,ZMUX-36自動將該點的2M通道大部分帶寬分配給視頻會(huì )議系統,保證會(huì )議的流暢性,剩下的小部分帶寬保證了辦公電話與網絡(luò )的正常工作,而分配的帶寬可以根據用戶自定義設置,確保視頻會(huì )議系統在最優狀態下工作。當視頻會(huì )議結束時,除了電話占用的帶寬外,剩下的全部帶寬自動分配給以太網使用。
辦公自動化系統與視頻會(huì )議系統互相調節帶寬,整個過程不需要任何人工操作,ZMUX-36完全可以做到自動調節。最后每個辦公點間組成一個大型局域網,電話可以通過撥打對方分機號,實現免費內線通話;各個辦公點間電腦可以互相訪問,共用外線訪問外網;每個辦公點間可以相互開視頻會(huì )議,而且帶寬會(huì )自動調節,智能靈活穩定。
ZMUX-36 PCM交叉復用設備介紹:
1.標準19英寸、1U高度設計,可安裝在標準19英寸機柜上;
2.模塊化設計,主板與各種接口模塊獨立分開;
3.提供1~4路2M接口;
4.1~4路獨立帶寬以太網口選配,1~32路各種業務接口選配,支持20多種業務類型接口;
5.支持數字時隙交叉功能;
6.支持雙路由傳輸保護功能;
7.支持以太網帶寬自動分配、調節功能;
8.具備掉電狀態下業務直通功能;
9.設備具備監控功能。
