概述

    廣州輕紡交易園于2013年3月正式選用廣州銀訊公司電話光端機新建內部電話光纖通信系統，實現園區內部樓宇互通功能。

    由于貿易園內各樓宇間相隔距離并不遠，都在幾百米范圍內，用戶較早前曾考慮過用大對數電纜實現，但經過多次技術溝通與探討后，最后敲定使用光纜滿足用戶電話信號的傳輸。

    各樓宇間只相隔幾百米，距離都不遠，可是中間的傳輸線纜都必須要遷出室外，那么必須要考慮到防雷性這一塊的問題。由于電纜防雷性能并不好，特別是雷雨天氣下影響下，室外的電纜很容易被引進一個大電流，而這個電流會(huì )順著電纜進入到交換機等用戶通信設備，最后導致設備內部器件被擊穿或燒毀等情況發生。如果要選擇大對數電纜，那么用戶線防雷、設備防雷性等問題解決就需要更高的要求。

    另外大對數電纜對于日后擴容電話容量和維護很不方便，例如這期工程只考慮到建議30路電話，只鋪建了30對大對數電纜，但日后要擴容1路或多數電話，那么就要重新鋪建大對數電纜，但鋪建途中又可能會(huì )造成電纜被挖斷等多種情況發生，所以很不利日后的發展。

    對于電纜來說，光纜的防雷性、傳輸容量、傳輸質量、擴容、維修等多方面都得到了大大的提高，但由于前期建設費用高于電纜，所以很多用戶并沒有做出利于日后發展的選擇。

用戶需求：

    1個局端中心站，通過光纜傳輸238門電話信號和網絡(luò )信號到3個遠端用戶站，其中遠端1（42號辦公樓）下190門電話，遠端2（2號辦公樓）下40門電話，遠端3（導購中心）下8門電話。

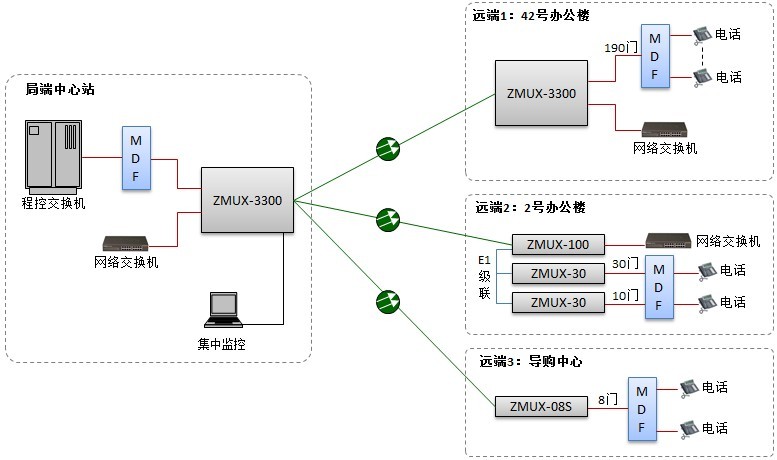

組網拓撲圖：

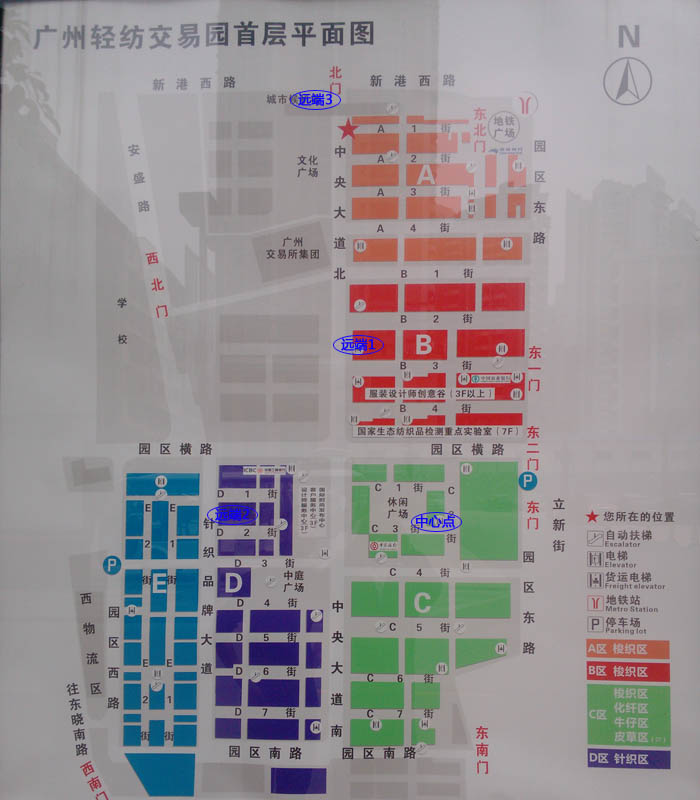

現場施工圖：

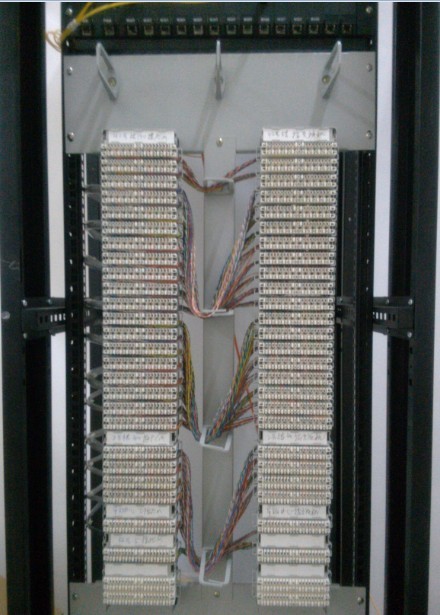

中心站音頻配線柜

42號辦公樓綜合機柜

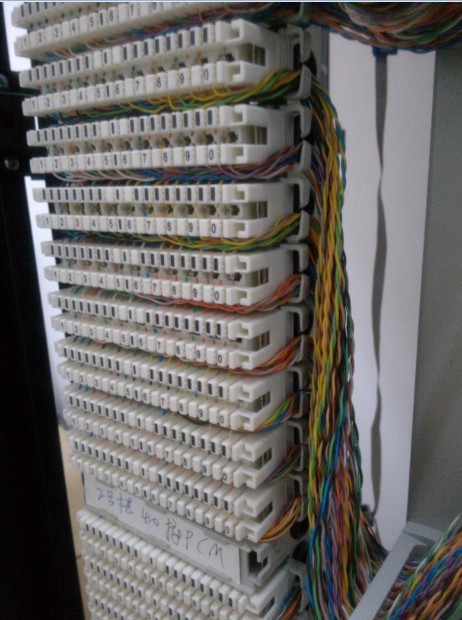

音頻配線架走線與標簽
