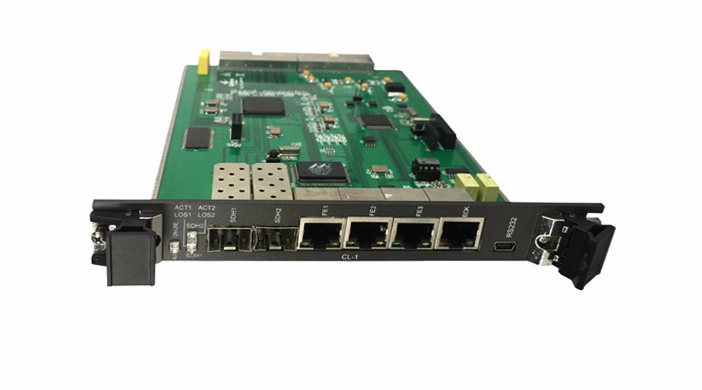

CL-1主控板需要插裝到ZMUX-4102平臺的2個主控板專用插槽，主要完成對各塊IO板的業務信號進行匯聚、交叉、配置及傳輸，還可提供設備網管與時鐘輸入/輸出功能。

    每塊CL-1主控板可提供：

    2路STM-1接口：可組成SDH光環網（自愈環），或直接連接運營商SDH網絡(luò )實現廣域范圍的業務傳輸。

    3路FE接口：每路FE接口可獨立配置參數，可選工作模式：1)上行鏈路接口、2)下行業務接口、3)網管監控接口。支持"auto-negotiation"與"automatic MDI/MDIX crossover"功能，即插即用。內置2層交換功能，支持VLAN功能，當設置VLAN時，每個以太網接口可獨立工作，支持端口限速功能。

    網管接口：可提供以太網或RS232串行網管接口，主要對ZMUX-4102及其互聯的ZMUX系列設備監控與配置，可監測全網設備狀態與性能（包括電源狀態、鏈路狀態、業務狀態等），支持遠程在線升級。各個節點ZMUX-4102網管信號可通過內置管理通道傳輸，實現集中監控管理，也可通過外部通道傳輸，可通過以太網網管接口實現多套ZMUX-4102平臺的網管信號級聯。

    CL-1主控板還可提供1路節點時鐘接口，為了提高ZMUX-4102可靠性，用戶可選2塊CL-1主控板，提供1+1熱備份，也可選單塊主控板獨立工作。

技術參數指標

接口類型：以太網接口（FE1、FE2、FE3）

接口數量：3個

接口類型：10/100BaseT以太網 (10M/100M自適應 與 平行/交叉網線自適應)

雙工模式：半雙工/全雙工

工作模式：1) 上行鏈路接口

                 2) 下行業務接口

                 3) 網管監控接口

                 *任意以太網接口可配置上述其中一種工作模式

網絡(luò )標準：IEEE 802.3u、802.3x、802.1p and 802.1Q

VLAN：1) 基于IEEE 802.1Q

            2) 基于以太網端口

VLAN標簽：最大支持64個

端口限速：0 (出廠默認，不限速)、8k、256k、512k、1M、2M、8M

抖動吸收：2.5ms ~ 200ms

連 接 器：RJ-45

接口類型：節點時鐘接口（ECK）

接口數量：1個

速    率：2.048 Mbps

類    型：ITU-T Rec. G.703, HDB3 coding

連 接 器：RJ-45

接口類型：串行控制接口（RS-232/V.24 DCE）

接口數量：1個

接口速率：9.6kbps異步

連 接 器：MINI-USB
