為確保某些重要2M電路的可靠通信，可通過增加傳輸路由為代價來增加2M電路穩定可靠。 例如：在電力系統通信的應用中，尤其是在還不具備光纖自愈環網的地區，為確保某些重要廠站之間的通信、自動化信息的可靠傳輸，一般是通過提供兩條不同路由的傳輸線路來提高可靠性。當一條線路出現問題時，通過人工方式倒換到另一條線路上去。但這樣會(huì )產生切換不及時以及幀失步、數據丟失等損傷。2M電路無損傷保護切換設備,又叫2M保護無損傷切換系統。該設備具有兩個主要功能：傳輸通道性能監視和2M保護無損傷切換控制。即2M保護系統有無損傷切換和有損傷切換兩種。由于無損保護比有損保護切換技術在解決傳輸通道中斷、瞬斷、告警、誤碼方面有更好的特性，所以電力系統希望使用無損保護技術。

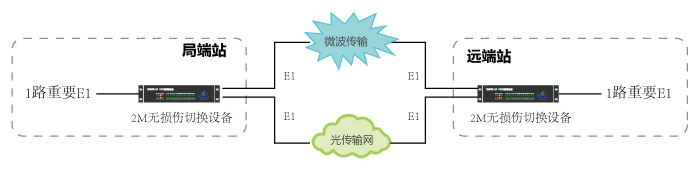

2M保護無損傷系統是將來自用戶設備的E1信號同時發送到兩條傳輸路由，即“并發”的概念；同時接收來自?xún)蓷l傳輸路由的E1信號，通過傳輸性能分析，設備可自動選擇質量高的E1信號傳送給用戶設備來進行通信。具體應用如下圖所示：
2M電路保護無損傷切換設備可實現符合G.704幀結構電路的告警、誤碼的無損傷保護切換，它通過控制雙傳輸路由2048Kbit/s通信電路，對通信電路進行1＋1無損傷切換以?xún)?yōu)選高質量電路，具體特點如下：
1、本系統能對兩條傳輸路由信號的傳輸時延差進行校準，最大允許主備路由的時延差為32ms,當切換級別選擇為0時，切換時間為比特級(納秒級)，因此能有效的消除用戶信號因傳輸路由故障而造成的損傷，保證用戶設備正?？煽康墓ぷ?。
2、2M電路保護無損傷切換設備具有系統時延?。ǚ浅＿m用于對延時要求敏感的電力繼電保護系統）、安裝簡便、不需操作維護等特點。
3、2M電路保護無損傷切換系統具有掉電直通功能（自動短路保護功能），當掉電時，信號短路到主用通道，設備還可以進行通信。另外，該設備也可以在在線路中斷的條件下進行局端、遠端環回操作。
4、2M保護無損傷系統具有完整的網管功能，在系統運行同時，可觀察所有電路的信號質量以及它們之間的切換情況；除了系統的自動切換保護功能外，還可通過網管或設備上的設置開關指令進行強制路由選擇。設備實時監視兩條傳輸路由的信號質量(誤碼、告警等信息)，并根據所設定的切換條件選擇其中一路接收信號，切換過程不產生任何信號損傷。
設備可設置成自動切換模式，也可人工強制工作于主通道或備用通道。在自動切換模式下，該設備可根據實際需要設置各種切換級別(切換條件)，當出現大于或等于切換級別的條件時，切換便會(huì )發生。 “強倒”為最高切換級別。
PCM30成幀格式：適用于符合ITU-T G.703、G.704、G.823 建議的成幀PCM電路。切換級別由高到低依次為：(級別7)-(級別6)-(級別5)-(級別4)-(級別3)-(級別2)-(級別1)-(級別0)，即LOS—－AIS——LOF——MLOF——SLOF——10E-4誤碼——10E-6誤碼－—單bit誤碼。
非PCM成幀格式：適用于非PCM幀結構的E1電路如多種鏈路層協議格式的IP電路、CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、LAPB協議的X.25分組交換電路。切換級別由高到低依次為：：(級別1)-(級別0)，即LOS—－AIS。
工作模式的出廠默認設置為：PCM30成幀格式。倒換級別的出廠默認設置為：級別0。
2M保護無損傷切換系統在使用中需注意的問題：
1.本設備應安裝在離電源接線端子約1.5米的范圍以?xún)?，并與用戶其它相關的數據設備 (不包括語音設備和網絡(luò )設備)的距離不應超過25米。本設備的后部應保持不小于10cm的空間，以方便設備的接線及操作。
2.設備的接線端子位于設備后部，客戶可選擇75Ω非平衡接口（CC4同軸連接器），或選擇120Ω平衡接口（RJ45連接器）。在訂貨時，應根據實際需要選擇。
3.用戶裝焊電源插頭時，應注意設備配置的電源類型(直流或交流)并進行準確的接線，否則將使設備損壞。并且，在進行電源連接時，應將設備的電源開關置于關閉狀態。
4.建議在正常使用時應將本設備設置為自動倒換方式，且安裝設備時，應保證設備良好接地。
2M保護無損切換系統具有安全可靠、保護迅速以及較強大的抗災害和抗阻斷能力，并且投入小、見效快、組網靈活，尤其適用于具備兩種不同通信路由的通信線路上。在一些需要保護的重要2Mb/s電路系統長距離通信線路比較多的地區，通信站基本上都為無人值守站，而2M無損切換系統所具有網管功能，可使通信運行維護人員通過網管及時了解通信線路質量情況，并通過網管控制遠端，在不中斷業務的情況下進行環回、強制倒換等操作，從而減輕維護人員的工作量及工作強度，同時為維護人員贏得寶貴的通信故障搶修時間。
總的來說，在電信、移動、電力、銀行、證券、黨政、海關、公安、海事等專網中使用2M保護無損傷切換系統是經濟、有效的。
